Скамья для жима своими руками, модификации, советы по изготовлению

Многие хотят иметь красивое тело с рельефными мышцами. К сожалению, не у всех есть возможность посещать спортзал, где имеются специальные снаряжения. Держать тело в тонусе помогут занятия на самодельных тренажерах, таких как скамья для жима своими руками – изготовить ее собственноручно совсем не сложно. Она предназначена для тренировки разных групп мышц, и даже в кругах профессиональных атлетов считается эффективным спортивным снарядом.

Модификации конструкции

Скамейки для жима подразделяются на два вида: горизонтальные и регулируемые. Они отличаются как визуально, так и функционально. Горизонтальная скамья для жима лежа на четырех фиксированных опорах – самая простая базовая конструкция. Она подразумевает только лежачее положение пользователя во время тренировки. Такой спортивный инвентарь малофункционален и подходит в основном для проработки грудных мышц, а также фронтальных дельтовидных.

В конструкции с тремя опорами две стойки служат для установки различного снаряжения и лепестков для штанги. Чаще всего ее комплектуют таким спортоборудованием:

  • блоком для ног – предназначен для выполнения упражнений на бедра, икры, ягодицы, а также на скручивания для работы пресса;
  • дополнительными поручнями – позволят эффективно тренировать нижнюю часть пресса;
  • выдвигаемыми стойками – дают возможность выполнения упражнений со штангой без дополнительной страховки.
  • брусьями – для отжиманий.

Эти и другие приспособления существенно расширяют функциональные возможности горизонтальной скамьи.

Еще один вид спортивного снаряда для жимов лежа – регулируемая скамья. В ней лежак (спинка) может настраиваться по высоте. В комплектацию входят стойки с различными приспособлениями: скобами, стопорами, фиксаторами. Занятия на такой скамье можно проводить как сидя, так и лежа, используя снаряжение для гантелей и штанги. На этом тренажере можно выполнять жим под разными углами, прокачивая многие группы мышц. Такая регулируемая скамейка наиболее удобна для установки в квартире и не требует использования других тренажерных снарядов, так как выполняет много функций.

Простая горизонтальная конструкция изготавливается достаточно легко. Однако при желании самостоятельно дополнить такую скамью вышеописанными приспособлениями и регулируемым лежаком потребуется намного больше усилий и сноровки.

Горизонтальная на четырех фиксированных опорах С тремя опорами Регулируемая

Разновидности

Скамьи для жима своими руками можно изготовить в двух вариантах:

  • цельносварная конструкция;
  • разборная на болтах.

У каждой из них есть свои преимущества и недостатки. Цельносварная скамья – это моноблок, который изготавливается методом сварки деталей. Ее основные преимущества – устойчивость и надежность, так как использованный метод крепления не позволит разойтись швам даже при больших нагрузках. Такая горизонтальная конструкция громоздкая, ее установка невозможна в небольших помещениях, что особенно важно в маленькой квартире. Функциональность ее также низкая, так как не позволяет использовать дополнительные приспособления. Такая силовая скамья конструктивно проста, что делает ее долговечной. Изготовить ее не сложно, если есть навыки работы со сварочным аппаратом.

Разборная скамья-трансформер является наилучшим вариантом установки в доме. Она компактна и не занимает много места. Функциональность ее выше, чем у моноблока. Если дополнить ее регулируемой спинкой, получится наклонная скамья. Это позволит выполнять разнообразные упражнения на группы мышц ног, рук, плеч и ягодиц, что дает комплексное развитие всей мышечной массы тела человека. Установить на место и разобрать ее возможно в считанные минуты. Сборка трансформера требует умения в использовании различных инструментов, таких как болгарка, дрель и другие. Изготовить ее сложнее, чем цельносварную модель.

Разборная на болтах Цельносварная конструкция

Материалы и инструменты

Основным материалом каркаса скамейки для жима лежа своими руками является профтруба размерами 4 х 4 см. Необходимо взять профиль со стенками не тоньше 2 мм. Для лепестков-держателей под штангу нужна полоса из стали шириной не меньше 4 см, толщиной 5 см.

Чтобы каркас выдерживал большой вес, материал изготовления должен обладать особой прочностью.

Для сборки лежака потребуются следующие материалы:

  • листы стали толщиной 2 мм;
  • отшлифованная доска;
  • поролон толщиной 2 см;
  • прочный текстиль с водоотталкивающей пропиткой или кожзаменитель;
  • клей универсальный.

В качестве креплений используются болты и гайки, а также петля для дверей, которой прикрепляется регулируемый лежак к основанию. Для работы по изготовлению скамьи потребуются следующие инструменты:

  • тиски;
  • нож;
  • дрель;
  • степлер;
  • сварочный аппарат;
  • болгарка.
Профтруба
Листы стали Отшлифованная доска Поролон Обивочная ткань Инструменты для работы

Измерение параметров конструкции будет проводиться рулеткой. Если есть навыки работы с вышеперечисленными инструментами, то сделать своими руками скамью для жима не составит труда. Кроме профиля, каркас можно собрать из деревянных деталей. Материалы, которые потребуются для сборки подобной конструкции:

  • деревянные бруски трех размеров: 2,5 х 5 х 9, 5 х 5 х 25, 10 х 10 х 250 см;
  • фанерный щит размером 30 х 2 х 120 см;
  • болты и гайки (М5 х 200 мм; М4 х 80 мм; М5 х 300 мм) – 4 штуки;
  • шайбы из нейлона М5 – 8 штук, кузовные шайбы М5 – 14 штук;
  • саморезы 80 мм – 4 штуки;
  • накладка из резины для стоек.

Для финишной обработки потребуются пропитка, повышающая влагоустойчивость, лак для покраски готовой скамьи. Чтобы самодельная конструкция была более прочной, можно наряду с крепежом использовать клей. Необходимые инструменты при сборке изделия:

  • циркулярный аппарат;
  • пила или лобзик;
  • стамеска;
  • гаечные ключи;
  • дрель;

Если выбраны неошкуренные деревянные бруски, то потребуется шлифовальная машинка.

Дерево – экологически чистый материал, но недостаточно прочный. По устойчивости он значительно уступает профилю, так как гораздо легче.

Срок эксплуатации конструкции из деревянных брусков ограничен, поэтому целесообразнее будет использовать металлические – они более функциональные.

Деревянные бруски Фанерный щит Крепления Средства для финишной обработки Инструменты для сборки

Размеры

Стандартные размеры скамьи для жима следующие:

  • длина опоры – от 97 до 122 см;
  • высота стойки в передней части скамьи – 83 см;
  • высота стойки в задней части – 34 см;
  • ширина между передними стойками – 52 см;
  • длина подставок под передние опоры – 22 см, под задние – 30 см;
  • длина лежака (в конструкции регулируемой скамьи) в передней части – 94 см, в задней – 16 см;
  • длина лежака наклонной конструкции длиннее горизонтальной на 20 см;
  • ширина скамьи для жима лежа – от 29 до 32 см.

Высота конструкции над уровнем пола определяется размером нижнего плеча рычага для ног. Для надежности желательно оставлять запас около 10 сантиметров. Чтобы выбрать оптимальную длину, нужно отталкиваться от роста спортсмена.

Габариты варьируются исходя из площади помещения, где будет стоять тренажер, а также комплекции спортсмена.

Но для удобства использования делать скамью уже, чем стандартные размеры, не рекомендуется. Ширина лежака не должна быть меньше общепринятых норм, так как этот параметр влияет на работу мышц и, в конечном счете, на результат тренировки.

Создание чертежа

Изготовление любой модели скамьи для жима начинается с выполнения чертежа. На рисунке следует указать все конструктивные особенности будущего тренажера и его размеры. Найти готовую схему можно на специализированных ресурсах, где подробно описаны все нюансы. Однако в этом случае нужно учесть, что предлагаемые размеры могут не совпадать с теми, которые необходимы. Чтобы добиться желаемого результата, нужно просто заменить исходные параметры. Если же есть опыт тренировок на профессиональной скамье для жима в спортзале и выполнение упражнений на ней результативно, то можно снять размеры с этого снаряда и сделать чертежи на их основе самостоятельно.

Пошаговое изготовление наклонной скамьи из профильных труб

Для того чтобы самостоятельно в домашних условиях собрать наклонную спортивную скамью для жима с тремя опорами, необходимо подготовить материалы и инструменты, описанные выше. Изготовление скамьи проходит в два этапа: конструирование каркаса и лежака. До начала работ стоит отработать навыки по использованию необходимых инструментов.

Каркас

Алгоритм сборки каркаса из металла:

  1. От трубы отрезаются два отрезка длиной 83 см, которые будут служить стойками каркаса, а также поддержкой для штанги.
  2. На расстоянии 34 см от нижнего края стойки ставится отметка, которая указывает на место соединения элементов со следующей деталью.
  3. Отрезается третья часть профиля длиной 52 см, которая будет соединять ножки, и четвертая деталь длиной 34 см – для стойки на противоположной стороне скамьи, в ногах.
  4. Для соединения передних и задних ножек скамьи отрезается элемент длиной 97 см – это будет опора. Она приваривается к задней стойке сверху, тогда как к передней – сбоку. Для соединения деталей можно использовать саморезы.
  5. К профильным трубам-стойкам сверху или сбоку прикрепляются специально подготовленные лепестки. Они изготавливаются из стальных полосок, которые выгибаются тисками в форме буквы «J». Длинная сторона этой детали должна составлять 7 см, а короткая – 2-3 см.
  6. К перекладине, соединяющей передние стойки, просверливаются отверстия диаметром 1 см. Они необходимы для прикрепления армирующих стрежней длиной 30 см, регулирующих высоту лежака.

Чтобы не испортить напольное покрытие вдавливающимися в него стойками, на них устанавливаются специальные приспособления – расширители. Соединение также производится сваркой.

Нарезать трубы нужного размера Разметить места соединения деталей Вырезать опору Приварить опору к задней стойке сверху, к передней – сбоку К стойкам прикрепить подготовленные лепестки из стальных полосок

Лежак

Лежак регулируемой конструкции скамьи для тренировок должен состоять из двух частей, разных по размеру. Алгоритм сборки:

  1. Короткий лист закрепляется в ногах, при этом он должен выступать за конец стойки на 5-10 см.
  2. Длинный лист устанавливается в голове скамьи. Он прикрепляется дверной петлей, затем приваривается к каркасу и к основанию лежака.
  3. С нижней стороны большего по параметрам листа из стали на расстоянии 10 см от края прикрепляются армированные пруты. Их назначение – поднимать лежак для тренировки разных видов мышц.
  4. К листам из стали прикрепляется отшлифованная доска, ширина которой должна превышать размер первых на 5 мм. Соединение двух элементов производится саморезами. На месте стыка металлических листов деревянная доска должна быть короче на 1 см с обеих сторон.

С помощью универсального клея на подготовленной доске закрепляется поролон. Его необходимо предварительно измерить, оставляя по 5 см на припуск. Лежак обшивается плотной тканью с помощью строительного степлера.

Вырезать уголки и просверлить отверстия для крепления доски Приварить крепления к опоре в трех местах Установить лежак с помощью саморезов

Соединения

Соединение деталей каркаса скамьи для дома проводится методом сварки. Мелкие детали прикрепляются при помощи болтов и гаек. Стыки дерева и металла также фиксируются саморезами, которые не должны выходить конструкции. Сварочные работы по соединению частей нужно проводить с особой тщательностью, чтобы при высокой нагрузке и колебаниях швы не разошлись.

Прикрепить сиденье к металлической заготовке Установить спинку и лежак Прикрутить ножку для регулировки Готовая скамья

Как изготовить простой инвентарь из дерева

Алгоритм изготовления простой двухопорной конструкции скамьи для жима из дерева следующий:

  1. В самом длинном брусе, который будет служить основанием, вырезаются пазы, в них закрепляются стойки с помощью крепежа и клея.
  2. К нижней части стоек прикрепляются короткие бруски. В расширителях также вырезаются пазы, а в них вставляются стойки. Эти детали придадут конструкции устойчивости.
  3. Бруски меньшего диаметра прикрепляются сбоку основной перекладины, чтобы получились необходимые детали, отвечающие за регулировку высоты подъема. В местах соединения основы и подвижных элементов используются нейлоновые шайбы, которые позволят избежать истирания дерева при эксплуатации скамьи.
  4. Фанерный лист, который будет служить лежаком, монтируется на подвижные части, а также прикрепляется к опоре при помощи дверной петли.
  5. На основе вырезаются узкие пазы. В них впоследствии будет вставляться болт-гайка для регулирования высоты подъема лежака.
  6. Для ног на конце скамьи монтируется фанерный лист меньших размеров.
  7. Наклонная скамья для жима из дерева покрывается составом, повышающим влагоустойчивость, и лаком.

При изготовлении за основу следует брать классический стандарт размеров подобных изделий.

Сконструировать скамью для жима лежа своими руками совсем не сложно. Для этого не обязательно быть мастером на все руки. Вооружившись необходимыми инструментами, правильным чертежом и терпением, каждый сможет изготовить такое универсальное оборудование для тренировок. Более того, после того как будет собрана простая модель, ее можно модифицировать по собственному усмотрению. В результате получится функциональный и долговечный спортивный инвентарь.

Чертеж Вырезать пазы в самом длинном брусе Установить поперечную перекладину на опоры Бруски меньшего диаметра прикрепить сбоку основной перекладины В местах соединения основы и подвижных элементов установить нейлоновые шайбы Использовать болт-гайку для регулирования высоты подъема лежака Готовая конструкция без лежака Фанерный лист прикрепить на подвижные части На основе вырезать узкие пазы Покрыть морилкой и лаком Готовая конструкция

Видео

mblx.ru

Скамья для жима, пресса своими руками: как сделать, чертежи, идеи

Скамья для жима лежа — это один из самых востребованных спортивных тренажеров в спортзале, направленный на прокачку мышц груди и создания хорошего торса.

Так как посетить спортзал не всегда есть возможность, можно изготовить такой тренажер своими руками, выбрав подходящий вид и изучив технологию его изготовления.

Содержание статьи

Основные виды и особенности тренажёра-скамьи для жима


Скамья для жима бывает разных видов:

  • Горизонтальная — бывает складной и обычной. В основном относится к стационарным видам спортивного снаряжения. Нередко присутствуют стойки для снарядов, а также разные приставки и фиксаторы. Обычно такой тренажер мало функционален, но с дополнительным снаряжением доступно гораздо больше функций:
  • тренажер с блоком для ног способствует работе бедер, икр, ягодиц или выполнения упражнений на скручивание для подкачки пресса;
  • поручни — помогают в упражнениях на подкачивание нижнего пресса;
  • наличие стоек со страховкой позволяет работать со штангой без страховки партнера;
  • скамья с брусьями позволит сделать намного больше упражнений.

Расстояние между стойками в среднем должно быть 110 см.

  • Регулируемая скамья, оснащена регулируемым сиденьем и спинкой. В комплектации тренажера также присутствуют стойки на шарнирах, пружинистая скоба, стопор, фиксатор, ограничительная цепочка. Такой тренажер позволяет заниматься не только со штангами, но и с гантелями, в сидячем положении.

К особенностям этого тренажера относится:

  • возможность выполнения жима под различным наклоном, регулируя при этом нагрузки, способствуя всесторонней прокачке мышц тела;
  • установку тренажера можно производить не только в спортзалах, но и в домашних условиях, особенно если выбрана модель, которую можно складывать.

Купить или сделать самому


Занятия спортом положительно влияют на здоровье человека, но не всегда есть возможность сходить в спортзал и подкачать мышцы. Так, для решения этой проблемы, благодаря довольно компактным размерам тренажёра-скамьи для жима, можно установить его дома.

Сразу возникает вопрос купить или сделать тренажер своими руками.

Для ответа на этот вопрос рассмотрим преимущества и недостатки одного и другого варианта приобретения скамьи.

Вариант приобретения скамьи



Преимущества



Недостатки



Покупка скамьи для жима



Большой ассортимент тренажеров и их конфигураций. ·Высокая стоимость на товар.

·Несоответствующее качество.



Изготовление скамьи своими руками ·Можно изготовить скамью по своему усмотрению, учитывая все особенности и пожелания ее владельца, и, главное, качественно.

·Для изготовления скамьи можно использовать менее дорогие, но при этом качественные материалы.

·Даже с учетом затраченных средств на закупку материалов для изготовления скамьи, стоимость изделия будет значительно меньше магазинной.



Затрата времени

Исходя из вышесказанного, становится ясно, вариант с изготовлением скамьи для жима своими руками все же лидирует, но с учетом того, что не у каждого есть возможность и навыки, купить тренажер будет все же проще. Все зависит от финансовых возможностей и предпочтений владельца.

Критерии выбора


Если скамью для жима лежа, все же решено купить, нужно придерживаться таких критериев:

  • Практичность изделия, которая достигается качеством материала.
  • Отсутствие заеданий при регулировке элементов тренажера;
  • Наличие гипоаллергенного и водоотталкивающего покрытия;
  • Если тренажер будет складной, это позволит убирать скамью после занятий, освобождая тем самым свободное пространство.
  • При отсутствии партнера по занятиям, нужно выбирать изделие со страховочными упорами, которые обеспечивают безопасные занятия без возможности падения штанги на грудь или получения других травм.

Данные критерии также актуальны и при изготовлении скамьи своими руками. Для получения качественного результата необходимо использовать только качественный и прочный материал.

Скамья для жима своими руками пошагово


Изготовление скамьи для жима достаточно простой процесс, но кое-какие навыки в работе с приборами и инструментами все же необходимы:

  • со сварочным аппаратом;
  • с болгаркой;
  • дрелью;
  • тисками.

Имея все навыки можно приступать к изготовлению тренажера.

Чертеж


Первый этап изготовления тренажера, это составление его чертежа, в котором будут указаны все особенности выбранной конструкции и ее размеры.

Для его составления эскиз можно взять из интернета или сделать замеры с тренажера, находящегося в спортзале.

Для получения навыков и разъяснения технологии изготовления скамьи рекомендуется посмотреть видео в конце статьи, на эту тему.

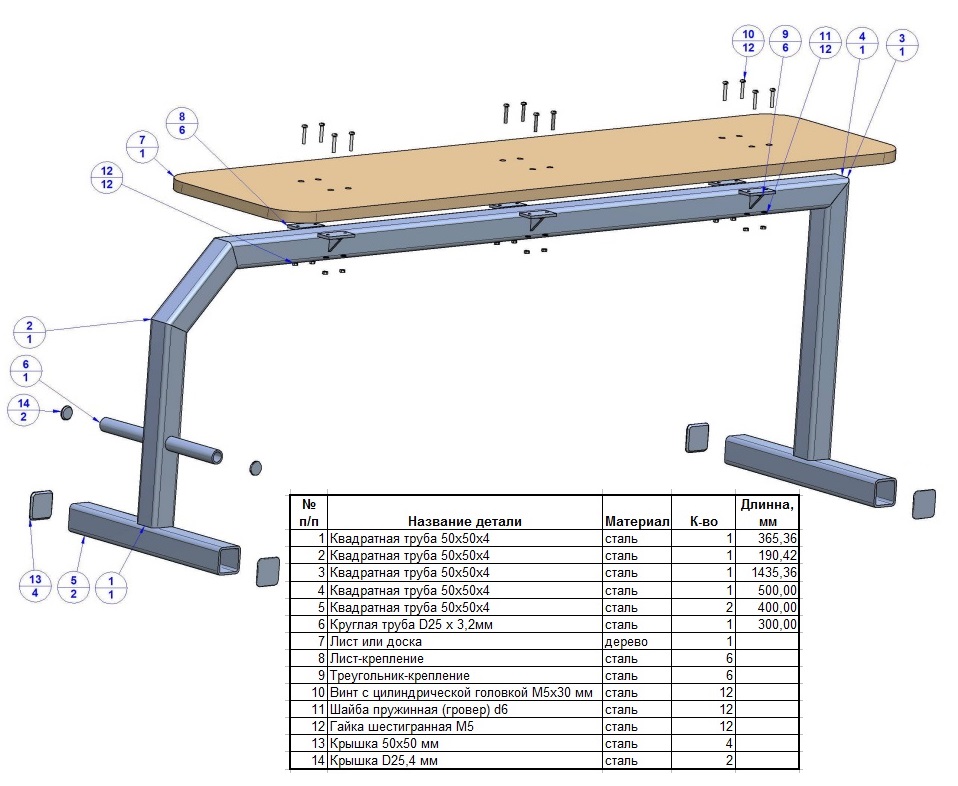

Для примера прикладывается фото чертежа, для изготовления одного из вариантов скамьи для жима.

Подготовка всего необходимого


Согласно чертежу, подготавливается рабочий материал:

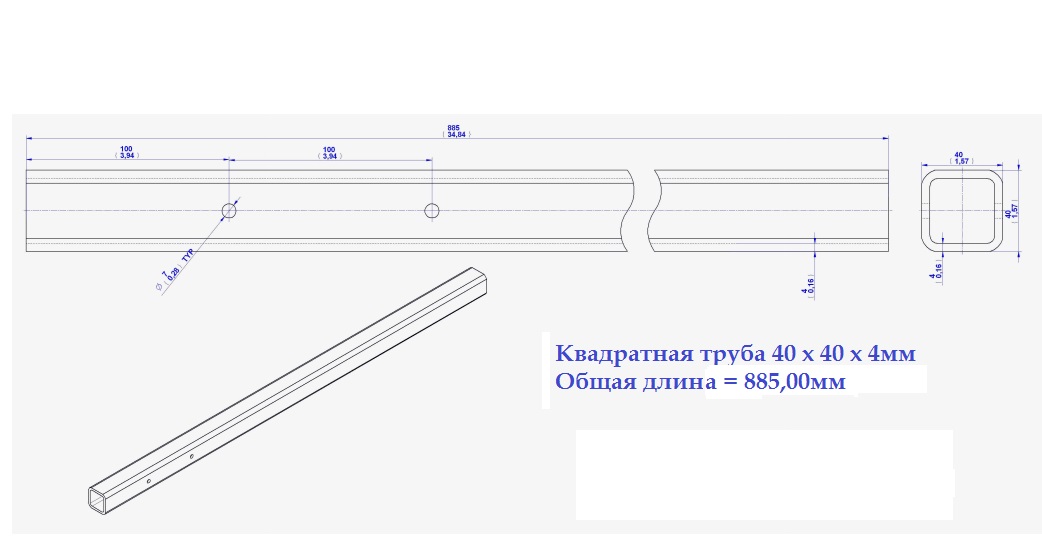

  • Профильная труба 40*40 мм и с большой толщиной простенков. Для изготовления отдельных элементов конструкции также понадобится стальная полоса, шириной 40 мм или толстотелая труба.
  • Рулетка.
  • Тиски.
  • Болгарка.
  • Дрель.
  • Сварочный аппарат.

Пошаговое руководство изготовления каркаса скамьи для жима


  • Из трубы вырезаются 2 отрезка по 830 мм. Данные стойки в конструкции служат ножками каркаса и поддержкой для штанги, поэтому материал для их изготовления должен обладать особой прочностью. На готовых стойках делается отметка на расстоянии 340 мм от пола простым карандашом.
  • Далее, вырезается отрезок в 520 мм, для соединения между собой стоек (по 830 мм). Соединение будет осуществляться на месте сделанных отметок. При выполнении сварочных швов, нужно учитывать, что оказываемая нагрузка на них будет большая и с немалыми колебаниями.

От сварочного шва до пола должно оставаться строго 340 мм.

  • Подготавливается отрезок, который выступает стойкой с противоположной стороны конструкции, размером 340 мм.
  • Следующий элемент-планка, соединяющая передние и задние стойки каркаса. Ее размер 970 мм.

Соединение этого отрезка с опорой (340 мм) выполняется сверху, а на перекладину (520 мм), крепится сбоку, используя для этого саморезы или сварочный аппарат.

  • Для равномерного распределения нагрузки на поверхность напольного покрытия, под стойки ножек крепятся специальные расширения. Под передние ножки отрезки расширений составляют 220 мм, под заднюю – 300 мм. Фиксация отрезков производится при помощи сварочного аппарата.
  • Используя подготовленные стальные полосы и тиски, выгибаются лепестки стоек, в количестве 2 или 4 штук. Внешне они должны напоминать английскую букву «J». Задний бортик должен составлять 70 мм, а передний примерно 20–30 мм.
  • В конце, делается пару отверстий, диаметром 1 см. Они служат для входа армирующих стержней. Отверстия не должны быть сквозными, выхода стержней с обратной стороны не должно быть. Располагаются они на балке, соединяющей основные стойки, отмечая по 16 см от ее центра.

Инструкция изготовления лежака


Для изготовления лежака скамьи понадобится:

  • Стальные листы (2 мм).
  • Петли дверные.
  • Безреберный армирующий прут.
  • Толстый поролон 20 мм.
  • Шлифованная доска.
  • Прочная и водоотталкивающая ткань.
  • Сварка.
  • Болгарка.
  • Нож.
  • Рулетка.

Работа выполняется не только с металлом, но и с деревом.

  • Первый этап — это подготовка двух стальных листов:
  • первый 350*160;
  • второй 350*940.
  • Фиксация первого листа выполняется на участке расположения ног, немного выступая за пределы стойки (5–10 мм), при помощи сварки.
  • Фиксация второго листа производится при помощи петли дверного типа, изготовленная кустарным способом. Такая петля приваривается сварным швом, одной стороной к трубе, а другой к листу лежака.
  • С обратной стороны пластины, отступая 100 мм, фиксируются безреберные армированные пруты (2 шт.), по 300 мм в длину. Они позволят поднимать спинку лежака для выполнения разных видов упражнений.
  • Далее, на пластину укладывается шлифованная доска, которая по своему размеру должна быть шире стального листа на 5 мм. Фиксация доски к стальным листам производится при помощи саморезов, с нижней стороны, но так, чтобы саморезы не прошли насквозь через древесину.

В местах стыка двух стальных пластин, деревянная доска не должна доходить до края на 1 см.

  • На доску укладывается поролон толщиной 20 мм, предварительно смазав доску клеем, и все зашивается прорезиненной тканью с отличной плотностью. Для ее крепления можно использовать строительный степлер.

Чем шире будет доска скамьи, тем больше удастся сделать жимов. Это объясняется тем, что упор тела распределяется равномерно, обеспечивая правильную точку опоры. В среднем ширина скамьи должна быть 280 мм. При использовании скамьи узкоплечим человеком, достаточно 260 мм. Одним словом, при работе на широкой скамье, включаются широчайшие мышцы, что благотворно влияет на результат в жиме.

Видео как сделать скамью для жима своими руками из металлических профилей 40*40 мм:

Как сделать турник можете прочитать тут.

Подводя итог, можно сказать, что скамью для жима лежа можно установить и в домашних условиях, приобретя ее в магазине или сделав своими руками. Для изготовления скамьи требуются навыки в работе с металлом (при условии изготовления металлического каркаса) и наличие качественных и прочных материалов. В зависимости от выбранной модели тренажера в первую очередь создается чертеж и только после этого, можно приступать к изготовлению изделия. При соблюдении последовательности технологического процесса тренажер выйдет не хуже магазинного и даже лучше.

Похожие статьи

guru-remonta.ru

Скамья для жима своими руками

Скамья для жима своими руками
Занятия спортом сейчас снова «входят в моду». Но не всегда есть возможность посетить тренажерные залы. В нашем быстром ритме жизни не всегда на это остается время. Поэтому некоторые создают спортивные комнаты у себя дома. Чтобы хоть как то успевать поддерживать себя в форме. Поэтому предлагаю вашему вниманию самодельную скамью для жима, которую два брата изготовили самостоятельно.

Для основы была взята труба Ø57. С помощью сварки придали ей необходимую форму. На ножки была приварена та же труба. Для дальнейшего удобства при работе, пока основа жестко не скреплена, приварили поперечную распорку, для поддержки деталей.

Скамья для жима своими руками
Для того, чтобы закрыть отверстия был использован трафарет из бумаги, который приложили к заготовкам и получилась деталь нужной нам формы. Скамья для жима своими руками
Скамья для жима своими руками
С помощью лекала переносим на трубу Ø57 этот трафарет и обрисовываем его. Вырезаем с помощью болгарки.
Скамья для жима своими руками
Заготовка идеально подходит для того чтобы закрыть отверстия. Привариваем ее и зачищаем.
Скамья для жима своими руками
Скамья для жима своими руками
Так как поперечная стяжка теперь не нужна, основа стоит сама, то ее убираем.
Для дальнейшей работы нам понадобятся шарнирные соединения, для крепления деталей. Их авторы делают из полоски металла. В них сверлом Ø 10 делаются отверстия.
Скамья для жима своими руками
Скамья для жима своими руками
Основа лежака и скамьи изготавливается из профиля. Выбираете нужный размер и свариваете прямоугольные детали, так как показано на фото ниже.

Делаем упор для скамьи. Для этого в трубе делаем лунный вырез и привариваем другую ее часть. Деталь должна получиться в форма буквы «Т»

Теперь из трубы изготавливаем упоры, для поддержания и регулировки наклона лежака и скамьи. Нарезаем трубу на небольшие заготовки и распиливаем поперек на две неравные части. Привариваем к основе-ножкам.

Далее все детали зачищаем, чтобы не было ржавчины перед покраской.

Обезжириваем и грунтуем все части скамьи. Если вы производите покраску и не хотите испачкать полы, то либо подстелите что-нибудь, либо намочите полы, чтобы краска к ним не приставала и ее можно было легко удалить после окончания работ.
Сушим детали.
Скамья для жима своими руками
Далее разрезаем фанеру по нужным размерам для того чтобы настелить ее на лежак и сиденье. Углы острыми не оставляем, стесывая их.

Обшивку фанеры изготовляем из подложки 8 мм в два слоя. Натягиваем данный материал на лежак и сиденье. Крепим с помощью строительного степлера и скоб. Материал подворачиваем и крепим. В металлической основе сверлятся отверстия под саморезы и с внутренней стороны крепят фанеру.

И последний этап — сборка всех составляющих в единую конструкцию. И вот что в итоге получается:

Теперь в спортзал можно и не спешить. Дома, в любое удобное для вас время вы можете с удовольствием позаниматься!


Источник Скамья для жима своими руками Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

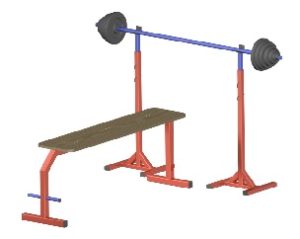

Самодельная скамья для жима и регулируемая стойка

Самодельная скамья и стойка для штангиВ статье «Как сделать самодельную штангу и скамью для жима лежа» уже был подробно описан процесс того, как в домашних условиях смастерить скамью для жима с подставкой под штангу 2 в 1. То есть там сама подставка (стойка) и лавка для жима – одно целое. Это самый простой вариант, не учитывая возможности не делать стойку вообще и класть штангу на пол между подходами, что очень неудобно и сложно, особенно не имея партнера.

Здесь рассмотрим еще один вариант того, какой может быть самодельная скамья для жима. В этот раз будет показано, как сделать стойки под штангу с регулируемой высотой и отдельно от скамьи. Плюс эта лавка для жима лежа согласно чертежу будет оборудована трубкой для захвата ногами, что даст возможность использовать ее для разных других упражнений, например, качать пресс или выполнять разгибания на трицепс.

В принципе все можно свободно комбинировать и Ваша самодельная скамья для жима лежа может быть хоть одним целым с подставкой (2 в 1) с регулируемой высотой, хоть наоборот – отдельными частями c фиксированной и несменной высотой. Также она может содержать трубку для захвата ногами, так и быть без нее. Но это уже решать Вам, а сейчас посмотрите, что должно получиться в этом варианте (рис. 1): Chertezh_obschiyРис. 1. Самодельная скамья для жима лежа и стойка для штанги с регулируемой высотой

Далее рассмотрим все отдельно и максимально подробно.

Самодельная скамья для жима лежа

Skamya_chertezhРис. 2. Чертеж самодельной скамьи для жима

На рисунке верхняя цифра обозначает номер детали в таблице, а нижняя – количество таких деталей. Конечно, крышки к трубам здесь далеко не самая необходимая часть и без них вполне можно обойтись.

На данную самодельную скамью необходимо приблизительно 3,2 м квадратной профильной стальной трубы – это самая дорогостоящая ее часть. Крепления, с помощью которых крепится доска, можно сделать более простыми (рис. 3). крепление доски к скамье для жимаРис. 3. Упрощения крепления

Это упрощенное крепление нужно просто прикрепить через 2 средних отверстия к трубе, просверлив ее также перед этим соответственно. Теперь, перейдем к тому, как сделать самодельную стойку под штангу для жима лежа с регулируемой высотой (рис. 4). Чертеж самодельной стойки для штангиРис. 4. Чертеж самодельной стойки для штанги

Здесь аналогично – верхняя цифра обозначает саму деталь, а нижняя ту, к которой она крепится. Что касается прямоугольных профильных труб, которые показаны на рисунке, то гораздо проще будет найти их с толщенной метала ровно 2 или 3 мм, чем 2,6. Желательно использовать 3 мм для надежности, разница в цене при этом будет примерно на 1 у.е. дороже за метр, но их нужно менее 1,5 м на обе самодельные стойки для штанги.  Основная нагрузка будет все-таки припадать на квадратные трубы, и их таки стоит попытаться найти с толщиной метала больше 4 мм, хотя чаще встречаются с толщиной 3.

Отверстия для клинов можно просверлить согласно чертежу, приведенному ниже для каждой из труб (рис. 5 и 6). Отверстия в наружной трубе стойки для штангиРис. 5. Отверстия в наружной трубеОтверстия во внутренней трубе стойки для штангиРис. 6. Отверстия во внутренней трубе

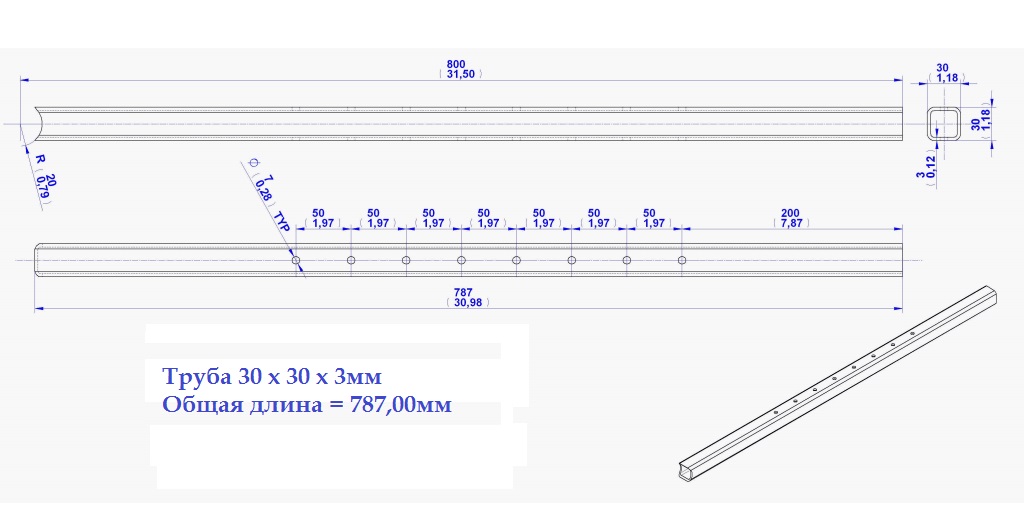

Как видите, во внешней трубе (40 х 40мм) делается всего 2 отверстия, а во внутренней – 8. Но их диаметр так же, как и расстояние между ними, уже не столь существенны. Здесь уже можно сделать и по-другому (меньше отверстий во внутренней трубе или больше диаметр), но важно, чтобы диаметр отверстий для надежности не был меньше того, который на чертеже. А если для упрощения фиксировать высоту стоек для штанги одним клином на каждой, то желательно, чтобы толщина отверстий, как и клинов, была минимум в 2 раза больше. В этом случае, естественно не обязательно, делать по 2 отверстия в наружных трубах. Клин для самодельной стойки для штангиРис. 7. Чертеж клина

Клины, конечно для удобства можно сделать толще и по одному для каждой стойки, а не по 2, как на чертеже. Но если их делать с гвоздя, что наверное проще всего, то можно выбирать 200-тку. Будет и толщина 6 мм, как на чертеже и длины будет достаточно. Но в этом случае лучше, чтобы каждая самодельная стойка для штанги содержала по 2 таких клина. Если хотите использовать по одному, то подберите что-то потолще.

Что касается держателей, то можно их сделать как на чертеже (рис. 8). Но можно их для упрощения заменить рогачами сваренными из толстой стальной арматуры в виде букв «Y» или «U». Но при наличии листа, с которого можно вырезать, конечно, проще так и сделать. DerzhatelРис. 8. Чертеж держателя для штанги.

Как сделать саму штангу или более подробно узнать о всех остальных частях задействованных в этом варианте самодельной скамьи для жима и стоек для штанги можно узнать из вышеупомянутой статьи «Как сделать самодельную штангу и скамью для жима лежа». Где проще всего найти материалы и какие еще тренажеры стоит сделать для домашнего спортзала узнайте в статье «Как сделать тренажеры дома«

Derzhatel Загрузка…

zdorovko.info

Скамьи и тренажеры своими руками для дома: от простой лавки к многофункциональному комплексу

Современная жизнь, с одной стороны, лишает человека большинства естественных физических нагрузок; с другой – швыряет в него пачками нагрузки психологические и эмоциональные. Поэтому держать себя в хорошей, как минимум, физической форме необходимо абсолютно всем. К чести теперешнего поколения, можно сказать, что ныне большинство людей понимает: в здоровом теле – здоровый дух. Также скоро начинают и понимать: физзарядки, гантелей и кистевого эспандера мало; нужно больше работать с тяжестями на снарядах и тренажерах, так что требуется хотя бы скамья для жима.

Не только дух

Здоровое тело нужно и для развитого ума. Физически неразвитые выдающиеся ученые, инженеры, творческая интеллигенция, топ-менеджеры и бизнесмены – скорее исключение, чем правило. Лев Толстой в 60 крутил солнце на турнике. Нильс Бор, тот, что в школьных учебниках, был известным футболистом, играл за сборную Дании. С ним дело доходило до курьезов: когда Бор был удостоен Нобелевской премии, по физике, разумеется, копенгагенская «Тагебладетт» напечатала заметку, мол, вот хорошо, нашему форварду за футбол нобелевку дали. А «ботан» по «физике» зачастую оказывается таковым и в сферах деятельности, требующих умственного напряжения.

Мышцы брюшного пресса, как известно, качать труднее прочих, т.к. их концы непосредственно не связаны с костями. В домашних условиях, занимаясь накачкой пресса без специального снаряжения, недолго и до грыжи. Поэтому нужна и скамья для пресса. Конструктивно тот и другой снаряды чаще всего объединяются в одно, с возможностью преобразования для тех или иных комплексов упражнений.

Спортивные скамейки – изделия технологически не из сложных. Описаний их в рунете достаточно, но более в ключе: выбирайте чертежи, а дальше – вот так надо пилить, вот так колотить, вот так винтить. Человек, заботящийся о своем физическом развитии, как правило, и с инструментом управляться умеет. Но как выбрать прототип, чтобы тренировки пошли на пользу? Как его доработать под свою биомеханику и биометрию? Какой образец более подойдет для тех или иных групп упражнений?

Настоящая публикация посвящена вопросам, как своими руками по обоснованно выбранному образцу сделать скамью для упражнений в предпочитаемом направлении физического развития, а затем на ее основе – домашний тренажер. Тем же, кто намерен проявить себя в спорте или бодибилдинге, позанимавшись на нем, не стыдно будет прийти в хорошо оснащенный профессиональный спортзал. А пока – материал рассчитан на начинающих атлетов и просто на людей, понявших: пользоваться благами цивилизации можно и нужно, но давать им превращать себя в задерганного «чайника» или квашню оплывшую – неправильно это.

Примечание: проблема домашних спортивных занятий в последнее время все острее встает и в сельской местности – «физики» и там убывает, стрессов прибывает, а до хорошо оборудованного спортзала бывает далековато.

Из чего выбирать

Домашняя скамья для жима лежа чаще всего входит в состав компактного тренажера или сама является многофункциональным спортивным снарядом. У регулярно занимающихся до тренажера дело дойдет наверняка, поэтому, выбирая скамейку-прототип, нужно уже иметь в виду, чем она обрастет потом. Конструкции спортивных тренажеров наиболее употребительны 4-х, 3-х и 2-х опорные. «Опорные» в данном случае значит не количество точек контакта с полом (их, как правило, не менее 4-х, для устойчивости), а количество вертикальных силовых связей в конструкции, оно во многом определяет возможности снаряда.

Виды домашних тренажеров

4-опорные снаряды, поз. 1 на рис., предназначены для развитых атлетов, оперирующих с большими, свыше 100 кг, весами. Стойки для штанги располагаются в них на уровне плеч лежащего, что намного уменьшает риск травмы: штанга, рухнувшая грифом на грудь – это очень серьезно. 4-опорные тренажеры тяжелы, громоздки, да и заниматься с большими тяжестями в квартире нельзя: упав на пол, они дают мгновенную нагрузку в 5-8 своих весов, а несущая способность перекрытий – 250 кг/кв. м.

Для бытовых условий предназначены 3-опорные тренажеры, простые и с дополнительными рычагами для грузов, опорами для ног, атлетическим партами и т.п., поз. 2 и 3. Чтобы гриф штанги в 3-опорном тренажере также пришелся на уровень плеч, их скамьи делают «ломающимися»: брать штангу, заводя руки за голову, опасно. Поэтому по габаритам 3-опорные тренажеры в общем не меньше 4-опорных, исключая те, в которых штанга берется с подхода, см. ниже. Допустимый рабочий вес в 3-опорных снарядах, как правило, берется 100-120 кг, включая вес тела тренирующегося.

2-опорный тренажер это и есть собственно скамья для пресса. Для разных групп упражнений нужны скамьи горизонтальные и наклонные, поз. 4 и 5: на горизонтальной скамье качается самый пресс, а на наклонной также хорошо нагружаются поясничные мышцы. Более сложная конструктивно универсальная скамья, поз. 6, служит в том и другом качестве.

Примечание: на наклонной скамье можно также делать начальные комплексы гиперэкстензивных упражнений, см. ниже.

Наиболее совершенный тип спортивных скамей – скамья-трансформер с ломающейся доской, наклон частей которой регулируется по отдельности, поз. 7. Скамейка-трансформер может дополняться стойкой для блока с грузом, партой, поз. 8 и др. приспособлениями. Делать для себя имеет смысл сразу такую, если есть необходимые рабочие навыки: добавив потом к скамье стойку для штанги, получим полный аналог 4-опорного тренажера, только на меньший вес, поз. 9.

Ошибочная конструкция спортивной скамьи-трансформера

Примечание: распространенная ошибка при самостоятельном изготовлении спортивных скамей-трансформеров – выполнение их по силовой схеме, как на рис. справа. При выполнении упражнений возникают значительные усилия, стремящиеся «раздвинуть скамье ноги», и сварные швы оказываются ненадежными. Чтобы снаряд данного образца стал долговечным, его опорные брусья нужно связать продольной балкой, или двумя, из такой же трубы.





Спецкамейки

Особый вид спортивных снарядов – скамьи для гиперэкстензивных упражнений. Их цель – добиться стройности и гибкости, не наращивая чрезмерно мышечной массы. Вообще-то гиперэкстензией можно заниматься и на большом мяче, или просто на коврике, но наилучшие результаты получаются на специальной скамье.

Скамьи для гиперэкстензии

Скамейки для гиперэкстензии, в силу анатомически-физиологических различий, бывают мужские и женские, см. рис. Крепкая амазонка может делать гиперэкстензивные упражнения и на мужской скамейке, но дамам, цель которых – избавление от галифе, стройная осанка и плоский живот, нужна только женская скамья для гиперэкстензии, слева на след. рис. Начинать приводить себя в порядок, не рискуя репродуктивным здоровьем, лучше все-таки на наклонной скамье с изогнутой доской, в центре, а «продвинутым» красавицам заниматься прессом с грузом, сидя тоже на специальной скамье, справа.

Специальные скамьи для спортивных упражнений

Примечание: чертежи скамьи для гиперэкстензии с регулировкой под рост даны на рис. Материалы – профильная труба 40х25х2, 35х15х1,5 и круглая 25х1,5; парта из фанеры 12-14 мм. Об обшивке парты см. далее.

Чертежи скамьи для гиперэкстензивных упражнений

О размерах

Здесь на рис. даны размеры 3-опорных тренажеров для людей среднего роста. Слева – полнофункциональный со съемной партой, ручными и ножными рычагами. Основные материалы – профтруба 60х40х2 и круглая 30х2; упор для подъема доски – труба 20х2. Доска – фанера 16 мм с обшивкой, как описано далее.

Размеры домашних тренажеров для людей среднего роста

Справа – простой компактный. Высота скамьи над полом подбирается индивидуально, по мерке от плотно стоящей на полу пятки до внутреннего сгиба коленного сустава. Основные материалы как и в пред случае; регулируемая задняя ножка позволяет трансформировать снаряд для упражнений сидя. Но помните: штангу с этого тренажера нужно брать только с подхода!

Разные скамейки

Самая простая, но и замечательно прочная спортивная лавка-«ипполитовка» может быть изготовлена по чертежу на рис; настил – прочная доска от 40 мм. С ней хорошо знакомы те, кто проходил в армии курс молодого бойца; по крайней мере, в прошлые времена. «Духи»-горожане скоро начинали смотреть на ипполитовку с изумлением и опаской: сколько, оказывается, всяких упражнений можно на ней проделывать! И она же отлично входит в состав 4-опорного тренажера.

Каркас спортивной лавки

На след. рис. – наклонная скамья для пресса. Такую, ввиду ее компактности и пользы, не помешает завести отдельную, если места в жилище достаточно. Вследствие отсутствия прямых углов материал послабее – профтруба 40х40. Упоры для ног – пруток 10 мм с резьбой на концах, обрезиненный до нужного размера. Резиновые муфты съемные: нижний упор регулируемый, а верхний убирается, если необходимо делать упражнения, при которых он мешает.

Чертежи наклонной скамьи для пресса

Далее на рис. – компактная силовая скамья со стойками для штанги. Упражнения на ней делают в основном сидя.Можно также качать пресс, глубоко прогибая спину. В таком случае упорами ног будет поперечная балка А, и тогда ее нужно обтянуть чем-то мягким или надеть резиновую муфту. Материалы – профтруба 40х40, а держатели штанги из стальной полосы толщиной от 6 мм.

Компактная силовая скамья

Следующий образец – атлетическая скамья уже для крепких ребят, уверенно управляющихся со штангой веса, равного их собственному, т. наз. парта Скотта. Материалы, соответственно – профтруба 60х60х2,5 и 50х50х2. Держатели грифа из такой же полосы, как и в пред. случае; сиденье и столик из фанеры от 20 мм.

Скамья с партой для упражнений с тяжестями

Несколько тренажеров

Как намертво связать скамью-«ипполитовку» со стойкой для штанги, превратив в достаточно компактный 4-опорный тренажер, показано слева на рис. Там же справа – размеры и конструкция скамейки-трансформера под ту же раму. Основной материал там и там – профтруба 40х60. О фиксаторах стоек с держателями штанги вспомним ниже.

Домашний тренажер и скамья-трансформер к нему

На след. рис. – чертежи с материальной ведомостью простого 3-опорного стационарного нерегулируемого тренажера с горизонтальной скамьей. Он более подходит для частных домовладений с достаточной величиной полезной площади. Изюминка данной конструкции – соединение дальней ноги скамьи с ее несущей балкой звеном под 45 градусов. Благодаря оптимальному распределению эксплуатационных нагрузок удалось выполнить снаряд, на котором можно делать упражнения с весами более 100 кг, из профтрубы 50х50.

Простой трехопорный домашний тренажер

Наконец, далее на рис. – чертежи и спецификация элементов на полнофункциональный домашний тренажер со скамьей-трансформером для жима и пресса. Обратите внимание на узел, выделенный красным. Это – наиболее простой и надежный для исполнения в домашних условиях способ фиксации стоек штанги. Штыри-фиксаторы (диаметром от 12 мм) будут, конечно, понемногу изнашиваться, но их никогда не заклинит и не закусит.

Полнофункциональный домашний тренажер

Еще о штанге

Как уже сказано, не удержанная на весу штанга способна причинить тяжелые увечья, вплоть до фатального исхода. И направить ее гриф в держатели в таких случаях нереально. Зато реально – предусмотреть 2 отрезка цепи, надежно закрепленные на стойках штанги. На других концах цепей – карабины, их набрасывают на гриф. Длину цепных страховочных звеньев берут такой, чтобы, держа штангу на полностью вытянутых руках, цепи провисали, но гриф отпущенной штанги не доставал до груди. Чтобы карабины не сползали на грифе, их достаточно примотать скотчем. Вдруг штанга рухнет, скотч, конечно, не выдержит, оба карабина съедут на один конец грифа, но дело обойдется испугом и, возможно, побитым полом.

О деревянных атлетических скамьях

Со штангой на деревянных спортивных снарядах заниматься нельзя, их конструкция не выдержит. Зато в ситуациях, возникающих вследствие неловкости тренирующегося, дерево «отдает» по телу куда менее чувствительнее, чем металл. Поэтому деревянными скамейками для жима и пресса предпочтительно пользоваться начинающим и несовершеннолетним. Кроме того, деревянные спортивные скамьи и тренажеры можно соорудить на даче или в загородном доме из остатков стройматериалов.

Чертежи наклонной деревянной скамьи для пресса

Конструкция наклонной деревянной скамьи для пресса и спецификация к ней показаны на рис., а на след. рис. – чертежи деревянного тренажера с наклоняемой скамьей и рычагом для упражнений ногами с грузом. Чтобы дерево держало эксплуатационные нагрузки, применена блочная система подвешивания грузов: они висят на нисходящих ветвях троса А. Поперечные балки Б – стальные обрезиненные.

Деревянный домашний тренажер

Об обшивке досок и сидений

Доски и сиденья спортивных снарядов промышленного изготовления обтягиваются дерматином или пластиком аналогичного назначения на упругой подкладке. Такая обшивка долговечна, но не предотвращает обратного всасывания пота, которое никак не полезно; именно поэтому современную спортивную форму шьют 2-слойной, с сеткой, сразу отводящей пот непосредственно от кожи.

В спортзалах этот недостаток обшивки заметно не сказывается, т.к. спортзал оборудуется приточно-вытяжной вентиляцией (ПВВ) и кондиционером. По крайней мере, должен оборудоваться согласно санитарных норм. В домашних условиях заниматься при комфортной температуре не всегда удается, а устроить ПВВ во многих городских квартирах просто технически невозможно. Поэтому желательно обшивку самодельных атлетических скамей выполнять в виде такого «пирога», следуя от основы наружу:

  • Микропористая резина толщиной от 12 мм;
  • Мебельный поролон плотностью 45 (марки 45) толщиной от 8 мм;
  • Синтепон толщиной от 7 мм;
  • Джинсовая ткань или материал вроде байкового солдатского одеяла старого образца.

Резиновый демпфер приклеивается к основе клеем «Момент» или термоклеем из клеевого пистолета. Остальные слои обшивки подворачиваются к исподу и пришпиливаются мебельным степлером. Недостаток такой обшивки – ее нужно раз в год, на исходе весны, менять; резиновая прослойка остается. Мягкие слои не заскорузнут, возможно, и в течение 3-4 лет, но по санитарно-гигиеническим требованиям срок службы текстильной обшивки нужно сократить до года.

В заключение: о технологии работ

В задачи данной публикации не входит описание технологических подробностей изготовления скамей для физических упражнений. Тем не менее, даже если читатель хороший слесарь и сварщик, дать понятие, как все-таки сделать своими руками домашний спортивный тренажер, необходимо. Поэтому предлагаем видеокурс в 3-х частях от автора, изготовившего себе весьма неплохой тренажер, как говорится, с нуля во всех смыслах:

Видео: тренажер своими руками, изготовление

Часть 1

Часть 2

Часть 3

stroylegko.com

своими руками делаем легко! :: SYL.ru

Первый вопрос, который задает человек, узнавший, что его знакомый занимается спортом: «Сколько жмешь?» И это неспроста, потому что самый распространенный тренажер – это штанга и скамья для жима лежа. Новички в спорте, завидев стойку со штангой, непременно идут к ней. Популярность данного снаряда обусловлена тем, что он хорошо прорабатывает мышцы рук. Именно эта область тела и является наиболее желанной для прокачки.

Нет времени ходить в спортзал? Не проблема

Нет времени ходить в спортзал? Не проблема, потому что скамья для жима своими руками изготовляется довольно-таки просто. Бывает такое, когда ну совсем нет времени ходить в тренажерку или нет желания. Купить данный снаряд? Сразу нет, потому что они стоят слишком дорого, да и зачем, когда скамья для жима своими руками делается несложно. Значит, вариант только один – приниматься за работу самостоятельно.

Планировка будущего снаряда

Перед тем как начать работу, нужно все тщательно распланировать, чтобы знать, какой материал нужен и сколько его покупать. Также на этом этапе важно выбрать, какого вида будет сама стойка, что это будет за скамья для жима лежа своими руками. Чертежи — тоже неотъемлемая часть планировки. Чтобы снаряд оказался правильным, надо делать все четко по схемам.

скамья для жима своими руками

Скамья для жима лежа, своими руками сделанная, должна обладать всеми ей нужными качествами, а именно практичностью, компактностью и надежностью. Последнее – одно из самых важных качеств, так как работа с немалыми массами может попросту сломать снаряд, поэтому надо делать его мощным. Большие, сваренные между собой куски железа — это именно то, что нужно. Да, снаряд будет занимать какое-то место в квартире, но им нужно пожертвовать ради тренировок. Что делать, если места в квартире мало? Нужно сделать так, чтобы конструкция стала компактной. Этого можно добиться только с разборным снарядом. Когда все части разбираются, то проблем с собиранием и хранением точно не будет.

Какие материалы понадобятся

Даже та сумма, которая потратится на различные материалы, все равно будет меньше, чем стоит уже готовая, сделанная на заводе скамья для жима лежа. Своими руками придется сделать очень многое. Но это, безусловно, того стоит.

скамья для жима лежа своими руками

Прежде всего, перед началом работы стоит приготовить материалы, из которых будет сделана скамья для жима своими руками. Чертежи и подсчеты подскажут, сколько и чего нужно закупить. Какие же материалы понадобятся для изготовления данного снаряда?

Сделать скамью для жима своими руками лучше всего из профильной трубы. Это такой вид металлопроката, который продается в строительных магазинах и на рынках. Он бывает квадратным и прямоугольным. Лучше всего, конечно, брать квадратный, так как он более практичный. Такого металлического профиля нам понадобится всего лишь один вид, из которого будет сделана вся конструкция скамьи и стойки. Размеры данного профиля должны быть сорок на сорок миллиметров. Толщина стенок (поперечного сечения) равняется двум миллиметрам.

Еще понадобятся две стальных пластины прямоугольной формы. Желательно, чтобы толщина их была не менее полусантиметра. Из них будут изготавливаться держатели штанги. На каждом конце их следует загнуть так, чтобы получился крючок. Также нужны болты с гайками и резиновые подкладки. Из-за того, что вся конструкция сделана из металла, она слишком шумит и может царапать пол. Для того чтобы избежать этого, их наклеивают на все основание скамьи. Так она становится более устойчивой, а значит, лучшей.

Сам лежак будет сделан с помощью доски, поролона и кожзаменителя. Такое ложе выйдет очень прочным, мягким и практичным, а самое главное — долговечным.

Скамья для жима лежа своими руками: чертежи

Что нужно сделать с самого начала? Перед тем как приниматься за работу, необходимо четко себе представить, как будет выглядеть скамья для жима. Своими руками придется сделать и две стойки, чтобы можно было во время тренировок класть на них штангу. Конструкция будет стоять на трех вертикальных опорах. В длину она должна быть один метр, а в высоту — восемьсот миллиметров.

скамья для жима лежа своими руками чертежи

Как сделать скамью для жима

Так как конструкция специально рассчитана для новичков в строительном деле, то она будет немного грубоватой, но зато легкой. Первым делом нужно начать с нарезания бруса по длине. После этого можно приступать к сварке.

скамья для жима своими руками чертежи

К двум стойкам, которые будут держать штангу, нужно приварить две перпендикулярных балки. К другой вертикальной стойке — перпендикулярный брусок (все видно на чертеже).

На двух больших вертикальных стойках стоит сделать наметки на уровне трехсот сорока сантиметров. Именно в этом месте к двум кускам профиля приваривается поперечная горизонтальная балка. К горизонтали ровно посередине добавляется прямая балка, параллельная полу. Это и будет основанием для скамьи. К концу осталось только приделать третью вертикальную стойку, а также два держателя для штанги (это те металлические пластины, которые надо было согнуть). Сварочные работы закончены.

Как сделать лежак

Нельзя же заниматься на железном бруске. Поэтому нужно сделать специальный лежак. Его изготовляют из прямоугольной фанеры, поролона и кожзама. Сначала стоит позаботиться о креплении.

сделать скамью для жима своими руками

Для этого в трех местах в длинной, параллельной полу балке стоит проделать три дырки для болтов через каждые тридцать сантиметров. То же самое необходимо сделать и с фанерой. С помощью болтов закрепляем доску. Затем, нанеся слой клея, приклеиваем поролон. После того как клей подсохнет, можно уже с помощью строительного степлера обтягивать кожзаменителем.

www.syl.ru

Скамья для жима лежа (чертежи) — SportWiki энциклопедия

Чертеж скамьи для жима лежа №1

В данной статье мы попытаемся рассказать, как сделать скамью для жима лежа в домашних условиях с графическим сопровождением в виде чертежей. Рассмотрим тренажер разбираемый на пять частей: станину, стойки, скамью, рычаг для ног и стальную трубу, служащую для фиксации скамьи на стойках. По отдельности эти части достаточно компактные, легко транспортируются и не занимают много места. Материалы использованы самые доступные: трубы, уголки, все соединения выполнены с помощью болтов и гаек, наглядно представлены на чертеже скамьи для жима лежа.

Описываемая скамья для жима лежа позволяет закреплять скамью в горизонтальном или наклонном положении , а для штанги предусмотрены три рабочих режима , что обеспечивает возможность выполнения большого числа упражнений. Ввиду недостатка свободного места быстрая разборка скамьи для жима лежа по окончании занятий позволяет решить вопрос о его хранении. Строго говоря, описываемый чертеж скамьи для жима лежа имеет право называться тренажером именно благодаря наличию рычага для сгибания и разгибания ног. Во всех остальных упражнениях используются свободные веса (штанга или гантели), а стойки служат только для удержания штанги в перерывах между упражнениями.

Основные размеры частей самодельной скамьи для жима лежа приведены на чертеже. Наиболее критическая величина из приведенных — это высота штанги в положении для жима лежа на горизонтальной скамье по отношению к уровню скамьи. Данная величина подбирается таким образом, чтобы в положении лежа на скамье можно было без труда снять со стоек штангу при самом широком хвате. Таким образом, это расстояние определяется длиной той части штанги, которая предназначена для рук, и длиной рук того, кто будет пользоваться этим тренажером.

Другая величина — высота скамьи над уровнем пола — определяется длиной нижнего плеча рычага для ног (с запасом не менее 10 см). Чем ниже скамья, тем устойчивее, легче и удобнее будет тренажер. Более подробно о рычаге будет рассказано ниже, но необходимо заметить, что ось поворота рычага должна быть примерно на уровне верхней поверхности скамьи.

И, наконец, третья важная величина — высота штанги в положении для приседаний по отношении к уровню пола. После того, как к основной части стоек мною была прикреплена верхняя секция именно для выполнения приседаний, добавившая 22 см, общая высота стоек составила 152 см. В принципе, эта величина зависит от роста человека, однако тут есть одна тонкость — такая конструкция стоек означает, что во время тренировки для перехода к жиму лежа штангу приходится поднимать с пола и переносить через эти лишние 22 см. Это не очень удобно, но это неудобство можно обойти, если поднимать и переносить легкую штангу, а уже в положении для жима лежа навешивать на нее нужное количество дисков.

Чертеж скамьи для жима лежа №2 Чертеж скамьи для жима лежа №3

Сама сборка выглядит так. Станина устанавливается в штатное положение и поперчина на ее левой колонне разворачивается на 90 градусов (см. чертеж №3). Затем правая часть станины приподнимается, под нее подводится верхняя перекладина стоек, и два вертикальных болта В1 и В2 (см. чертеж №2) в верхней части станины входят сверху в соответствующие отверстия А1 и А2 перекладины. Далее нижняя перекладина стоек прижимается к нижней части правой колонны станины, при этом в отверстие перекладины А3 проходит горизонтальный болт В3, выступающий из колонны, и на этот болт закручивается гайка с приваренной ручкой. Таким образом, верхние болты В1 и В2 не дают стойкам поворачиваться в вертикальной плоскости, а нижний В3 — наклоняться стойкам и подниматься станине относительно стоек (что привело бы к выпадению верхних болтов из отверстий верхней перекладины стоек). Последнее немаловажно, поскольку при выполнении разгибания ног на рычаге полной нагрузки бывает достаточно для того, чтобы левая часть начинала перевешивать и стойки приподнимались, в таких случаях приходится навешивать со стороны стоек дополнительный груз.

Скамья кладется на станину таким образом, чтобы отверстия А4 и А5 (см. чертеж №4) в крепежных уголках скамьи совпали с отверстием А6 (см. чертеж №3) в левой верхней части станины, после чего в эти отверстия продевается металлический стержень. Затем правая часть скамьи приподнимается, и под нее подводится стальная труба, которая своими концами ложится на специальные уголки, привинченные с внутренней стороны стоек. Этих уголков две пары: нижняя (У1) используется для крепления скамьи в горизонтальном положении, верхняя (У2) — в наклонном. Правая сторона скамьи опирается на эту трубу как раз той частью, которая укреплена металлическими уголками. Нагрузка от скамьи направлена вниз, и при наклонном положении — еще и вправо, поэтому труба оказывается зажатой между стенками стоек справа, уголками снизу и скамьей сверху, что делает такое соединение надежным без дополнительных креплений.

Чертеж скамьи для жима лежа №4

Рычаг крепится к станине одним болтом, проходящим через отверстия А8 и А9 (см. чертеж №3) в специальных пластинах левой части станины и отверстие А7 в рычаге.

Таким образом, стойки крепятся всего одной гайка с ручкой, скамья — стержнем, рычаг — одним болтом (гайка здесь необязательна). Такая конструкция позволяет разбирать и собирать тренажер всего за минуту и без помощи инструментов.

Чертеж скамьи для жима лежа без регулирования угла наклона

Чертеж скамьи для жима лежа без регулирования угла наклона[править | править код]

  1.  труба, диаметром 25 мм L 850
  2. труба, диаметром 32 мм L 900
  3. уголок 50 Х 50 L 550
  4. уголок 50 Х 50 L 600
  5. уголок 35 Х 35 L 1300
  6. уголок 35 Х 35 L 280
  7. труба, диаметром 32 мм L 450
  8. уголок 50 Х 50 L 280
  9. труба, диаметром 20 мм L 520
 10. труба, диаметром 25 мм L 450
 11. уголок 50 Х 50 L 250
 12. труба, диаметром 20 мм L 250
Текст заголовка[править | править код]

Чертеж скамьи для жима лежа c регулированием угла наклона[править | править код]

Чертеж скамьи для жима лежа c регулированием угла наклона
  1.  труба, диаметром 25 мм L 850
  2. труба, диаметром 32 мм L 900
  3. уголок 30 Х 30 L 790
  4. уголок 40 Х 40 L 1100
  5. уголок 40 Х 40 L 280
  6. труба, диаметром 20 мм L 390
  7. труба, диаметром 20 мм L 410
  8. труба, диаметром 25 мм L 80
  9. уголок 50 Х 50 L 630
 10. уголок 50 Х 50 L 750
 11. уголок 50 Х 50 L 280
 12. труба, диаметром 32 мм L 340
 13. уголок 50 Х 50 L 280
 14. уголок 30 Х 30 L 280
 15. уголок 30 Х 30 L 260
 16. труба, диаметром 25 мм L 50
 17. труба, диаметром 20 мм L 120
 18. труба, диаметром 20 мм L 250
 19. пруток, диаметром 15 мм

sportwiki.to

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
